用電安全監管的必要性分析

近年來，銀行業緊緊把握創新發展理念，積極擁抱新技術促進智能化升級，深入開展數據創新推進服務轉型，科學穩健運用AI、5G、區塊鏈、云計算、人工智能、大數據等前沿技術，優化金融服務流程，加強金融風險防控，延伸智慧服務觸角，為廣大金融消費者提供智能化、場景化、便捷化、精細化的消費金融產品與服務。

截至到2020年04月，我國的銀行網點的智能化改造率達到80%，信息技術已經成為提升銀行核心競爭力的重要手段，在此趨勢下，金融業采用的電子設備種類越來越多，對電子設備的使用強度大大增強，但電氣系統設計、建設、運營、使用的過程中往往忽視安全用電，缺乏相應的網絡化管理手段。

2016年，中國銀行業監督管理委員會印發《中國銀監會辦公廳關于切實加強消防安全管理工作的通知》(銀監辦發〔2016〕159號)，要求建立消防安全自查、火災隱患自除、消防責任自負以及自我管理、自我評估、自我提升的工作機制，確保本單位消防安全萬無一失。

2017年，國務院安全生產委員會印發《國務院安全生產委員會關于開展電氣火災綜合治理工作的通知》(安委〔2017〕4號)，強調用三年時間綜合治理電氣火災工作，提高社會單位發現和處置消防電氣安全隱患能力，推進電氣安全管理制度化、規范化，鞏固綜合治理成效，強化考核，確保成效，提升地方各級政府、各有關部門及社會單位電氣防火管理水平。

2017年，中國農業銀行辦公室(農銀辦發〔2017〕695號)《關于開展電氣火災綜合治理工作的通知》對建立行內安全用電監測系統作出了標準要求和時間要求。

2019年，中國農業銀行辦公室（農銀辦發〔2019〕364號）《關于開展電氣火災監控系統建設工作的通知》對系統作出了明確的標準要求和工作計劃進度要求。

2020年，中國郵政儲蓄銀行辦公室（郵銀發〔2020〕48號）《中國郵政儲蓄銀行安全保衛工作提質升級活動2020年工作方案》亦要求對銀行場景內消防安全、火災隱患做到全面防范與控制，加強自我管理、評估、提升的工作機制，確保各單位消防安全萬無一失。

用電安全隱患分析

目前銀行營業場所(營業網點、自助銀行及辦公大樓等)的用電系統還處于無網絡化、無智能化的單機分散獨立運行的狀態，主要還是采取傳統的保護措施，以空開、保險絲、漏保、定時器等方式為主流，無法實現對前端電力系統進行遠程實時監測和管理。

前期規劃設計與實際應用不統一，配電線路鋪設不規范，部分配電柜地線缺失等隱患導致設備與人身安全無法得到保障。

運營過程中缺乏現代化技術手段監管，難以防止不合理應用現象的產生。保護與負載不匹配、負載隨意添加和不規范的分路引線，電器使用不規范，均是引起火災的重大原因。

設備使用中主要有安裝隨意、擺放無序、布線雜亂、接線零亂等現象。同時，非24小時設備因人員不及時拉閘，導致24小時開機運行，對于年代比較久的建筑可能存在絕緣老化等問題，這些都是火災安全隱患。

銀行營業場所的70%的用電屬于營業性用電，比如照明、電腦、空調、飲水機、LED屏等設備，下班后需拉閘斷電。但在實際執行中仍會存在不執行的現象，造成大量的能源浪費，存在安全消防隱患，因此對銀行網點的用電回路進行分類、差別化監管，非常有必要。

典型銀行網點電氣火災案例分析

2017年02月18日20時20分許，中國工商銀行如皋支行四樓發生火災，目擊者提供的多段視頻顯示，現場火勢兇猛，濃煙滾滾，部分外墻已被燒黑。經工商銀行如皋支行行內值班人員與消防隊員近十分鐘的撲救，火情已被完全控制，無人員傷亡?；馂?zāi)原因系銀行閑置辦公室空調長時間未關閉，線路發熱老化起火。

2015年12月07日13時50分許，貴港市中山路路段的中國農業銀行貴港分行突發火災，當?shù)亟痪?、消防、派出所、醫院等人員聯合處置，及時疏散銀行職員及群眾，封鎖現場，實施交通管制，最終成功滅火，避免了人員傷亡及更大經濟損失。火災原因疑似因會議室老舊飲水機打弧引發電氣火災所致。

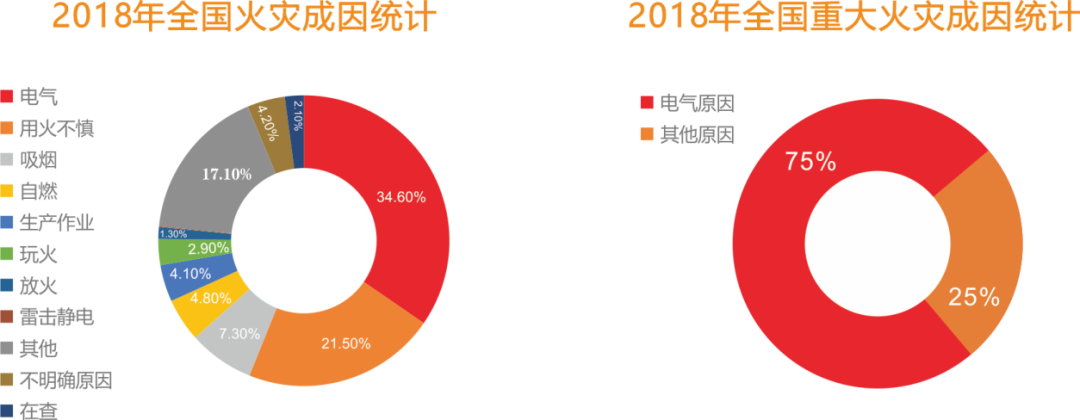

因違反電氣安裝使用規定引發的火災起數占全年火災起數的34.6%。生活中因用火不慎引發的火災占全年火災起數的21.5%。吸煙引發的火災占全年火災起數的7.3%。自燃引發的火災占全年火災起數的4.8%。生產作業不慎引發的火災占全年火災起數的4.1%。玩火引發的火災占全年火災起數的2.9%。67起較大火災中，37起為電氣火災。4起重大火災事故中，3起為電氣火災事故。

綜合上述典型案例及公安消防部門歷年的火災統計年鑒中的數據，我們可以發現：隨著人民群眾的火災防范意識的增強，人為因素所引發的火災事故比例逐步降低，但隱蔽性較強，可視化程度低的電氣火災事故一直居高不下，因此采用先進的技術防范手段，實現電氣火災安全隱患的可視化和對配電系統的智能化監管是十分必要和緊迫的。

用電安全改造方案概述

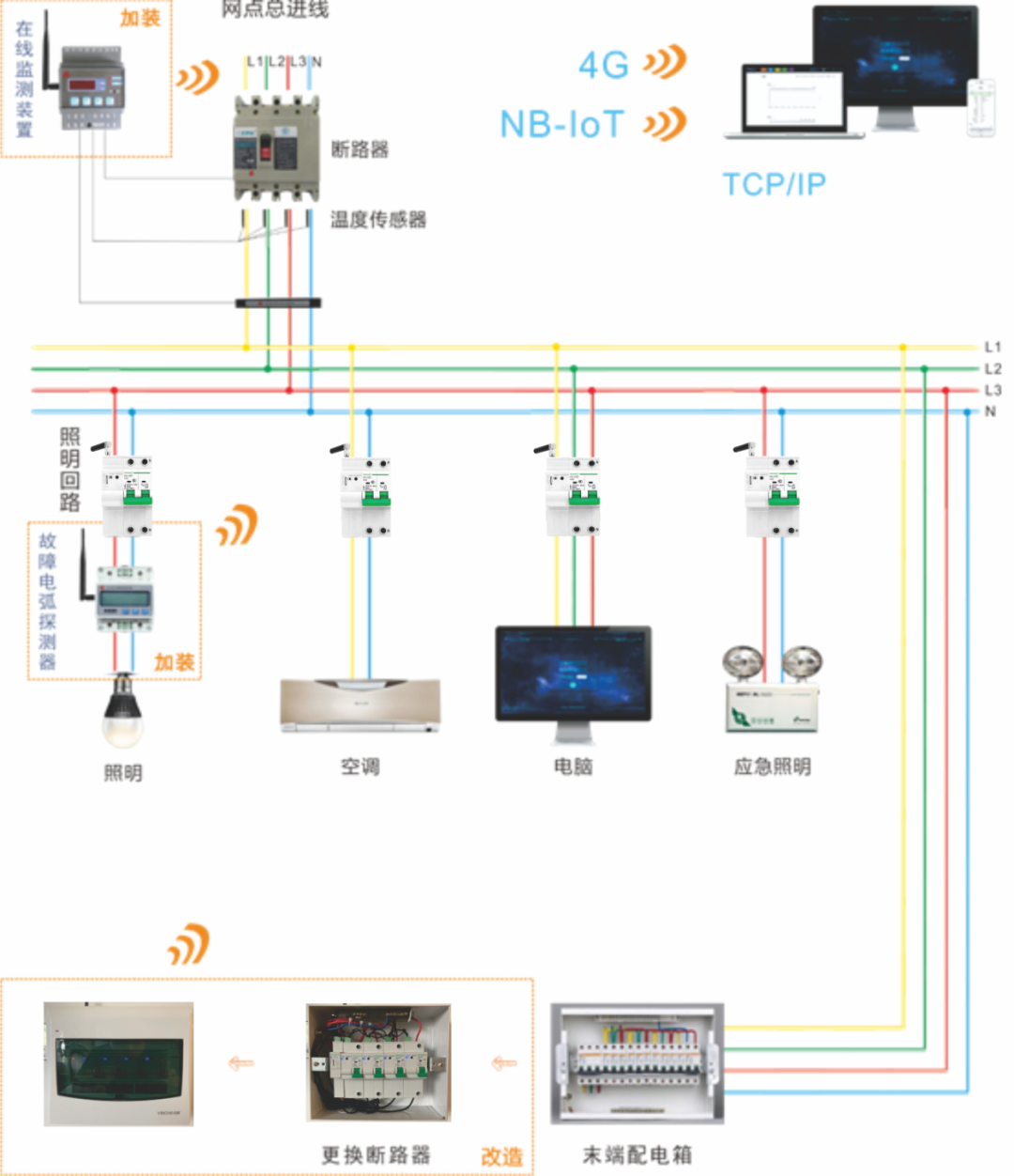

改造步驟：1、在配電總箱的進線處加裝在線監測裝置；2、在照明回路上加裝故障電弧探測器；3、重要場所如資料檔案室的配電回路上加裝滅弧式短路保護器；4、輕改末端配電箱并將普通斷路器更換為智能斷路器；

組網模式：末端傳感器均具有無線聯網功能（4G或NB-IoT），支持將用電安全數據實時傳送至電丁丁智慧用電安全監管云平臺，支持通過WEB端或手機APP進行報警信息推送、斷電控制以及實時監管功能。

1、安裝簡單便捷，無需施工、布線；

2、根據現場網絡環境，可選4G、NB-IoT型通訊模塊，用電安全參數可實時無線傳送到手機APP或Web端后臺。

3、將微型空開統一換成電丁丁智慧云斷路器，實現網點配電系統的全面智慧化改造，實現定時或遠程通斷電控制功能。

1、電腦web端和手機APP均可實時監測，改變了銀行網點用電安全數據無法監測的難題，實現電氣安全透明化。

2、根據用電安全數據的危險指數進行隱患指數排名，在APP上分類顯示讓用電安全服務保障人員有限的保障力量有的放矢，精準排查治理。

3、APP消息推送及短信和語音電話告警功能，從根本上做到及時預警，防患于未“燃”。

傳感器應用場景

在銀行網點的配電總進線處加裝“在線監測裝置”可實現以下功能：1、過載監測：據線路和接插件標稱功率，設定每條回路預警和高負載值，系統根據實時電流監測，判斷是否過載，減少火災隱患；2、溫度監測。根據接插件部位或線路溫度，對溫度超限故障進行實時監測，設定預警值，當系統監測溫度達到設定值時，進行預警；3、漏電監測。設定漏電電流預警值，當系統監測到漏電電流高于設置值時，進行預警；4、用電量統計，對每個監測線路進行用電量統計，并形成圖或表的形式展示，報表可以導出。

在銀行網點的照明回路上加裝故障電弧探測器，實時監測傳統空氣開關和剩余電流探測裝置無法監測的接觸不良打弧故障，以消除傳統電氣火災監測裝置的探測盲區。

在諸如檔案室或者金庫等重要場所的配電回路上加裝滅弧式短路保護器，一旦此場所發生短路或者過載故障，以確保短路或過載點不產生危險性電弧火花，從而可以從源頭上抑制短路或過載故障而引發電氣火災的可能性。

數據中心、生活區、會議室及辦公大廳電丁丁智慧云斷路器具有對回路的電壓、電流、功率、電量分組數據的全天候?qū)崟r監控、和分析功能，支持手機、電腦對其遠程控制，歷史數據輕松查詢，實現用電管理智能化與節能降耗需求。同時斷路器的定時通斷電功能還可以在一定程度上幫助網點實現節電優能，針對回路的使用性質，指定定時邏輯預案，從而避免不必要的電能浪費。

方案給銀行網點帶來的安全收益

• 預防用電事故有效預防用電事故發生，阻止事故擴大，減少財產損失和負面影響。
• 強化精細管理末端數據實時監測，有效提高人員安全意識，避免管理盲目和資源浪費。
• 節能降本增效實現故障精準定位，有效節省用電量、電損，使能耗管理更完善、管理成本更低廉。

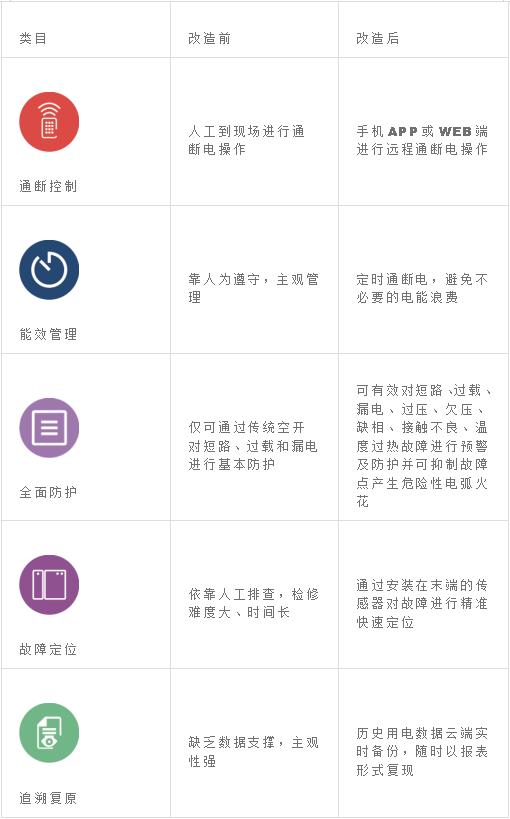

銀行網點改造前后的對比
